Пластинчатый питатель тяжелого типа

Питатель пластинчатый тяжелого типа состоит из 6 частей:

• Приводное устройство
• Башмак
• Натяжной механизм
• Станина
• Приводной вал
• Опорный ролик

● Приводной вал: соединение между главным валом, звездочками и гнездом подшипника является безлюфтовым, что удобно для монтажа и демонтажа.
● Натяжное устройство: состоит из нарезного натяжного стержня, скользящего гнезда подшипника, подшипника качения, поддерживающего ролика, буферной пружины и других элементов. В случае удара груза по пластине, буферная пружина амортизирует и эффективно защищает оборудование.
● Опорный ролик: применяется технология поверхностной закалки, ролик износостойкий и ударопрочный, срок его службы не менее 8 лет.
● Башмак: применяется конструкция гусеничной цепи, маленькая погрешность шага цепи, высокая эффективность привода, стабильная работа, не требуется смазка, срок службы не менее 10 лет. Применяется штампосварная технология для обеспечения хорошего соединения между пластинами, а также предотвращения излишнего вытекания материалов из щелей между соединениями традиционного питателя.
● Станина: применяется двутавровая конструкция, которая отличается стабильностью и прочностью.
● Привод: механический и гидромотор.

• ● Тип установки оборудования: горизонтальный и наклонный. Угол наклона по направлению вверх не больше 25º.

Примечание :
1. Данное оборудование имеет два вида компоновки: левая и правая. Если не указано особо , то поставка будет выполнена по правой компоновке .
2. Правая компоновка обозначает , что привод находится на правой стороне направления движения материала .
3. Длина может быть отрегулирована по техническим требованиям пользователя .

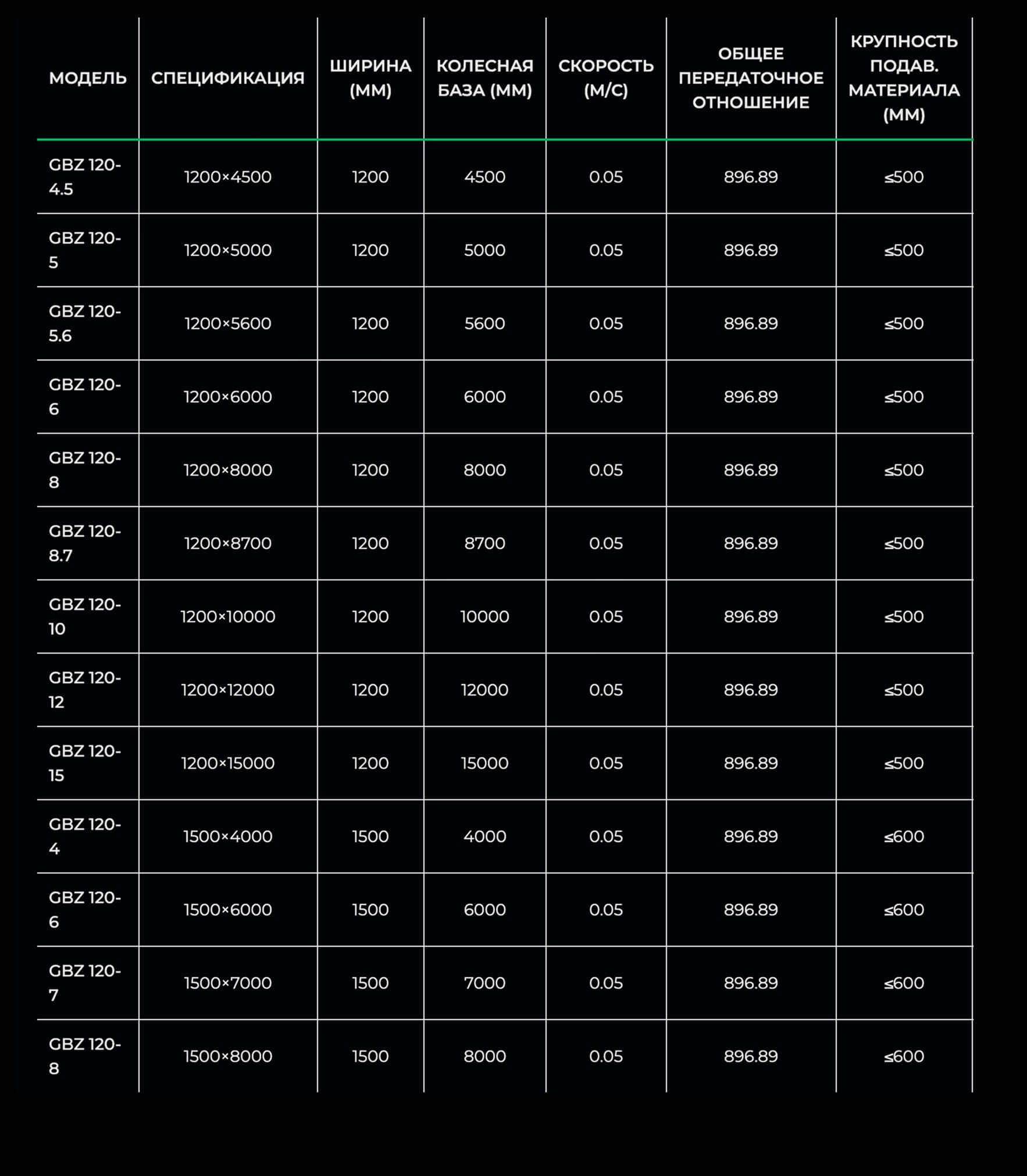

4. Условные обозначения:
G - Питатель
B - Пластинчатый тип
Z - Тяжелый тип
120 - Ширина пластины цепи , см.
5 - Колесная база, м.
